こて先の交換方法

白光プレスト 分解方法

ハンダごてのこて先の交換方法



こて先は、古びたものを交換したり、目的に合わせて、形状の違う別売りオプションのこて先に交換する方法。

こて先は使っていると寿命があります。(使用頻度により数年)

こて先の交換方法

こて先の状態が悪くなったら、交換ができる。

こて先だけ違う先端形状にしたり、同じ形状の新品に交換したり。

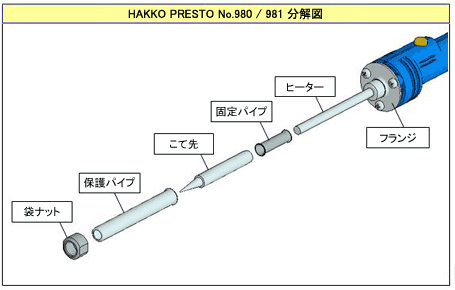

白光プレスト部品図

白光プレスト分解画像 白光プレストメーカー画像より



ハンダの溶けが悪くなっても、こて先の寿命なのでハンダこて全部を買い換える必要はなく、先だけ交換すればまた使えます。



ハンダごての分解



ハンダごては 白光プレスの例で紹介

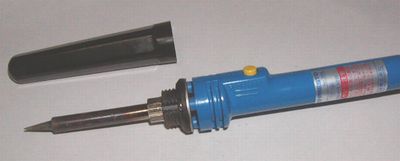

白光プレスト

hakkoPresto全体

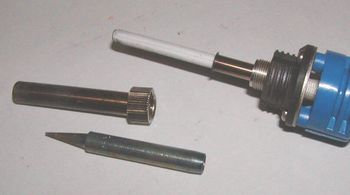

ハンダごては分解するとこんなになります。

hakkoPresto分解

  • 白いセラミックヒーター
  • カバー
  • 袋ナット
  • こて先





ハンダごての先

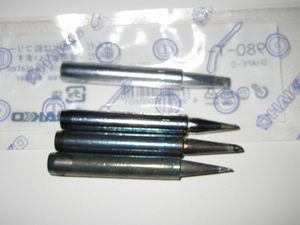

こて先の種類

ハンダごてにあわせた別売りオプションとして専用のものを使う。



原則は、メーカーがハンダごて毎にオプションとして販売している製品のこて先しか使えず、共通性はありません。

ハンダごてのメーカー説明のオプションで確認



こて先オプション

こて先オプション 白光プレストシリーズ



交換方法



白光プレスト部品図

白光プレスト分解画像 白光プレストメーカー画像より



必要な部品と構造はこうなっているので、分解時にパーツや組み合わせをよく覚えておき、必ずもとと同じに組み立てます。



  1. 根本のナットを外す
    白光プレスト 分解方法

    通常、根本のナットだけで通常、全部外れ分解可能です。

  2. 先を抜く
    presto-disassemble

    スポッと先が抜けて全部外れます。
    *外れずに固着がある場合は、部品交換(下記)

    鉄芯に見えたのは、実際は中空で中にヒーターが入っている
    (白色)の部分がセラミックのヒーター

    *(白色)セラミックは曲げ、ゆがめたり、叩いたりすると割れる、折れるので取り外し作業は丁寧に

  3. 先の交換
    写真内の最下がこて先部で、この部分を交換します。
    こて先オプション

  4. 組み立て
    取り外した手順の逆で、外した細かい部品もすべて元通り組み立てます。
    分解するときに手順と部品をよく覚えておく(写真をとって記録など)

    (小さい部品でも、組み忘れがあると 正常に機能しないことがある)



    最後のナット締め付けは、モトの外した締め付け力を覚えておいて締め込み。
    手で軽くしめただけでは温度がうまく上がらないことがあります
    白光プレスト 分解方法



ハンダごてのオプションや部品だけ交換

パーツは、各ハンダごて専用品です。
通常、違うメーカーや違う種類で互換性なし



ハンダごてによっては、ヒーターや内部の各部品も販売されています。



固着して外れなかったりする場合は、部品ごと新品交換するのが早い。



白光プレスト分解



  • こて先の形状。または新品
  • 固着があって分解できない場合に部品だけ交換
  • ヒーターだけ交換する



など、必要に応じて自分で交換が出来るので長く使えます。
(現代の、一式買い換えの時代には珍しく、ハンダごてはメンテナンスすれば長く使えます



参考に、白光プレストパーツ



  • 白光 半田ゴテ プレスト キャップ付 No.984-01
  • 白光(HAKKO) はんだごて PRESTO用 保護パイプ B2564
  • 白光 プレスト用こて先BI型 980-T-BI
  • 白光(HAKKO) ハッコープレスト用 交換こて先 980-T-BC
  • 白光(HAKKO) ハッコープレスト用 交換こて先 980-T-BIP

例に使ったhakko presto では、昔からある息の長い商品だけに
内部の部品が多く一般販売されている。
